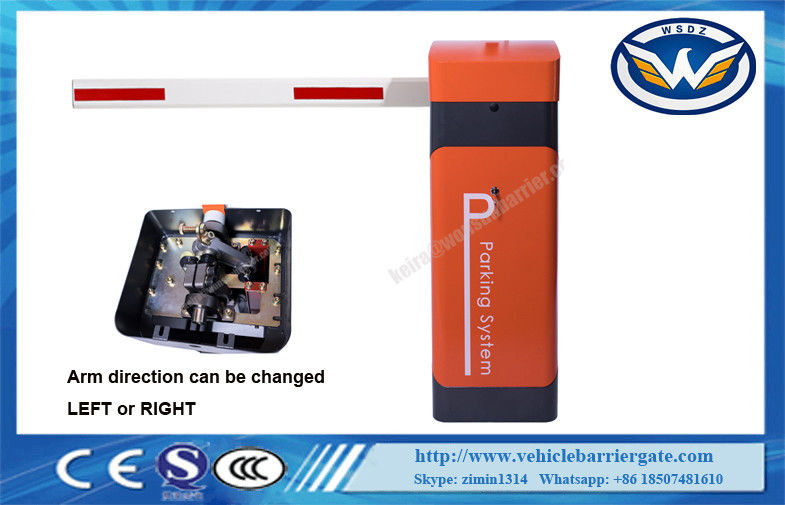

6m Boom 5 triệu MTBF Rào chắn bãi đậu xe Cổng động cơ DC không chổi than cho hệ thống kiểm soát truy cập

tối đa.6m Boom 5 triệu MTBF Car Park Barriers Gate Động cơ DC không chổi than cho hệ thống kiểm soát truy cập

Đặc trưng


Các thông số kỹ thuật

1 Nhiệt độ làm việc (động cơ): -35℃~+85℃

2 Điện áp định mức: DC24V

3 Tốc độ chạy: 1,5s-8s

4 Dòng điện định mức: 8,58A

5 Công suất định mức: 140W

6 Tốc độ không tải: 1850rpm

7 Tốc độ định mức: 1400rpm

8 Công suất đầu ra: 56,8Nm

9 Độ ẩm tương đối:≤90%

10 Khoảng cách điều khiển từ xa: ≤100M (ở nơi thoáng)

11 Cấp độ IP: IP44

12 Chiều dài tối đa của cánh tay: 6M

Lắp đặt điện, sơ đồ nối dây

1 Tất cả các kết nối điện được thực hiện trước khi giao hàng và vui lòng không thay đổi ngẫu nhiên. Sự cần thiết

là kết nối nguồn AC220V và kết nối nối đất.

2 Đầu nối đèn giao thông: nó có thể kết nối nguồn điện không quá 40W.

3 Đầu nối an-hit tế bào quang điện hồng ngoại: kết nối tín hiệu công tắc cho đầu ra máy thu.

4 Đầu nối bộ phát hiện vòng lặp: nó hỗ trợ cả bộ phát hiện vòng lặp bên ngoài và bên trong (chỉ có thể chọn một cách).

Nếu loại bên ngoài được chọn, chỉ cần kết nối tín hiệu công tắc cho đầu ra bộ phát hiện vòng lặp.

Nếu loại bên trong được chọn, cần kết nối tín hiệu dây với giao diện dây của máy dò xe.

5 Đầu nối hệ thống đỗ xe ô tô: kết nối tín hiệu công tắc hệ thống với đầu nối này, sau đó nó có thể điều khiển hoạt động của cổng rào chắn.

6 Tín hiệu công tắc giới hạn lên/xuống: với đầu ra COM, NO, NC, nó giám sát trạng thái của cổng chắn.

7 Đầu nối RS485: sau khi chọn mô-đun RS485 tùy chọn, nó có thể quản lý TỐI ĐA 15 cổng rào cản bằng phần mềm PC.
